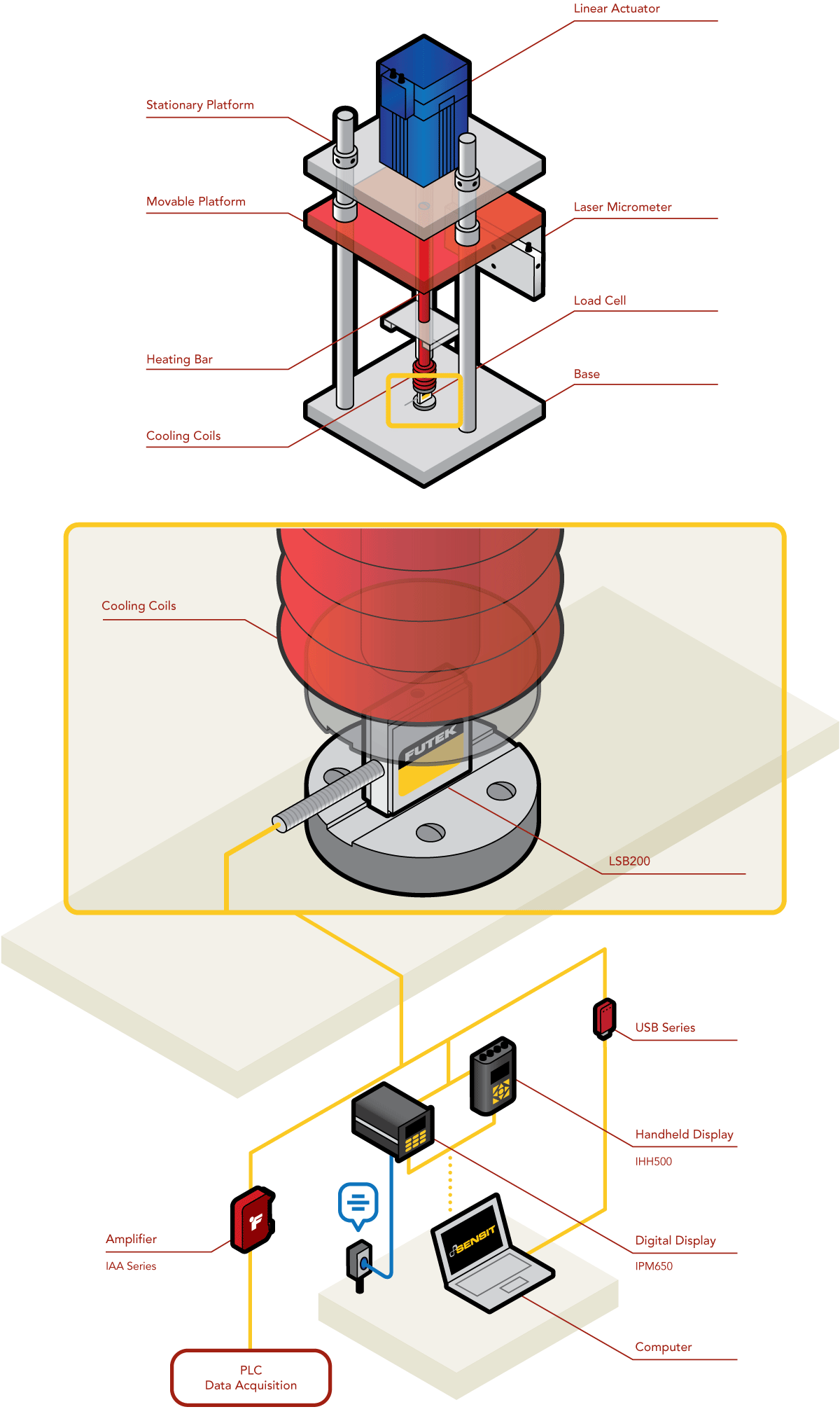

1、該案例的應用對象是一臺小量程的線性測力臺架。

2、FUTEK LSB200微型S型傳感器安裝在測力臺架的底部，正對著加熱棒和冷卻盤管下方。LSB200傳感器特殊的設計，使得傳感器在臺架加熱和冷卻降溫的過程中，測試結果不受影響。

3、當驅動器（內部電機驅動）往下向傳感器施加壓力時，傳感器輸出的反饋信號可以輸送到儀器儀表中。

4、LSB200傳感器輸出的信號可直接接入到顯示儀表（IPM650或者IHH500）中，或者經過放大器CSG110后，將信號進行放大輸入到PLC中，或者通過我們的USB采集模塊，直接將信號傳輸?shù)诫娔X。

5、操作者可選購FUTEK的SENSIT采集軟件進行傳感器的數據采集，軟件的功能包括有數據的記錄、繪制曲線等功能。

產品使用

LSB200微型S型傳感器，及與之配套的儀器儀表（IPM650, IHH500, USB采集模塊和IAA放大器）。
