扭矩和推力雙軸傳感器

推力和扭矩測量在鉆孔中起什么作用？鉆探可能是最重要和廣泛使用的加工操作之一，預測切割力的能力對于優化產品的設計和制造至關重要，因為推力和鉆孔扭矩測量是材料抵御切割工具入侵的指標。設計人員努力更好地了解機器材料的摩擦鉆探作業過程中的熱生成和溫度變化，推力和扭矩測量支持這一努力，并提供了有關切割力的關鍵數據。在鉆孔過程中測量推力和扭矩還有其他哪些好處？準確測量鉆孔扭矩和推力也有助于夾具的設計和切割工具的磨損預測，根據鉆探測量數據，操作員和制造工程師可以進行以下優化：a、防止過程故障；b、預測電源鉆頭或鉆頭維護或更換；c、調查鉆井工藝參數，包括切割速度、進料速率、鉆頭幾何形狀和成分，了解輸出產品質量。外科手術鉆探應用中的推力和扭矩測量，在遠程機器人手術中，鉆孔系統中的推力和扭矩提供了寶貴的觸覺反饋。當外科醫生在遠程控制臺中執行手術時，電動手鉆的觸覺力和扭矩反饋給外科醫生一種虛擬的觸覺。

詳細介紹

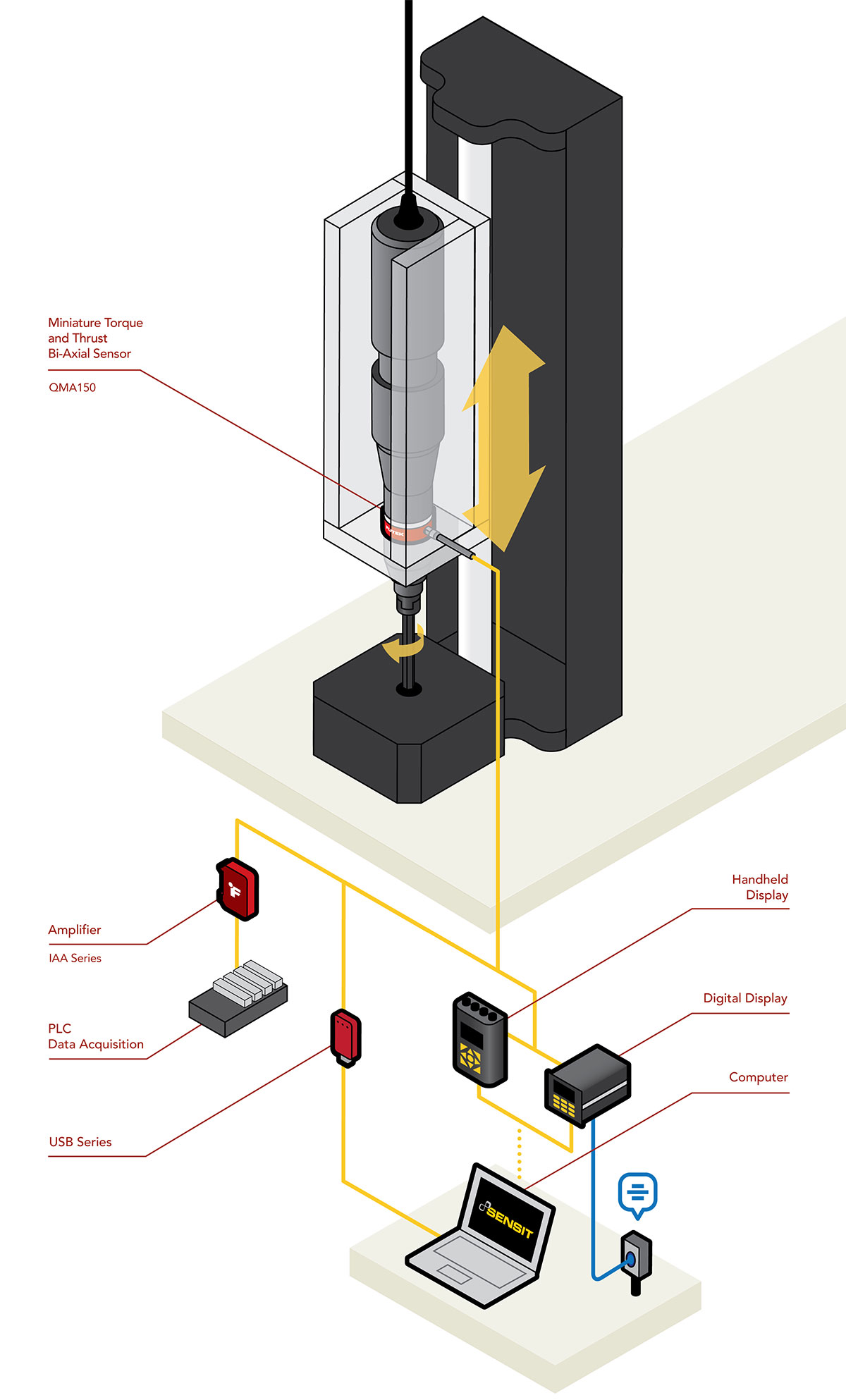

1、在此應用中，QMA150 扭矩和推力雙軸力傳感器安裝在動力鉆頭和支架之間。當傳感器螺栓固定到電鉆和支架上時，鉆頭可以自由通過傳感器中央孔。FUTEK 的工程師可以自定義雙軸向傳感器，以便在應用需要時嵌入到電源鉆頭中。

2、當鉆孔操作時，推力和扭矩由雙軸傳感器測量。不同的條件和材料會導致不同的推力和鉆力，力傳感器實時捕獲。

3、這些測量數據直接發送到配對儀器，根據信號調節器的選擇，操作員可以查看數字負載顯示屏上的數據，或?qū)?shù)據直接傳輸?shù)?PC 或 PLC/DAQ 上，以便進行數據記錄、安全聯鎖或報警。

4、根據鉆傳感器的測量數據，操作員和制造工程師可以優化工藝流程，防止工藝故障，預測動力鉆或鉆頭維修或更換，并調查鉆井過程參數，包括切割速度、進料速率、鉆頭幾何形狀和成分，了解輸出產品質量。

產品使用

QMA150 自定義扭矩和推力雙軸傳感器與以下信號調節器配對：

2 x IHH500 – 便攜手持顯示儀表；2 x IPM650 - 面板安裝顯示儀表；2 x USB 系列數據采集模塊；2 x IAA 系列模擬輸出放大器。

	QMA150 定制扭矩和推力雙軸傳感器		IHH500 便攜式應變測試測量儀表

	IPM650 嵌入式數字顯示儀表		IAA 系列應變放大器

	USB 系列高分辨率數據采集模塊
