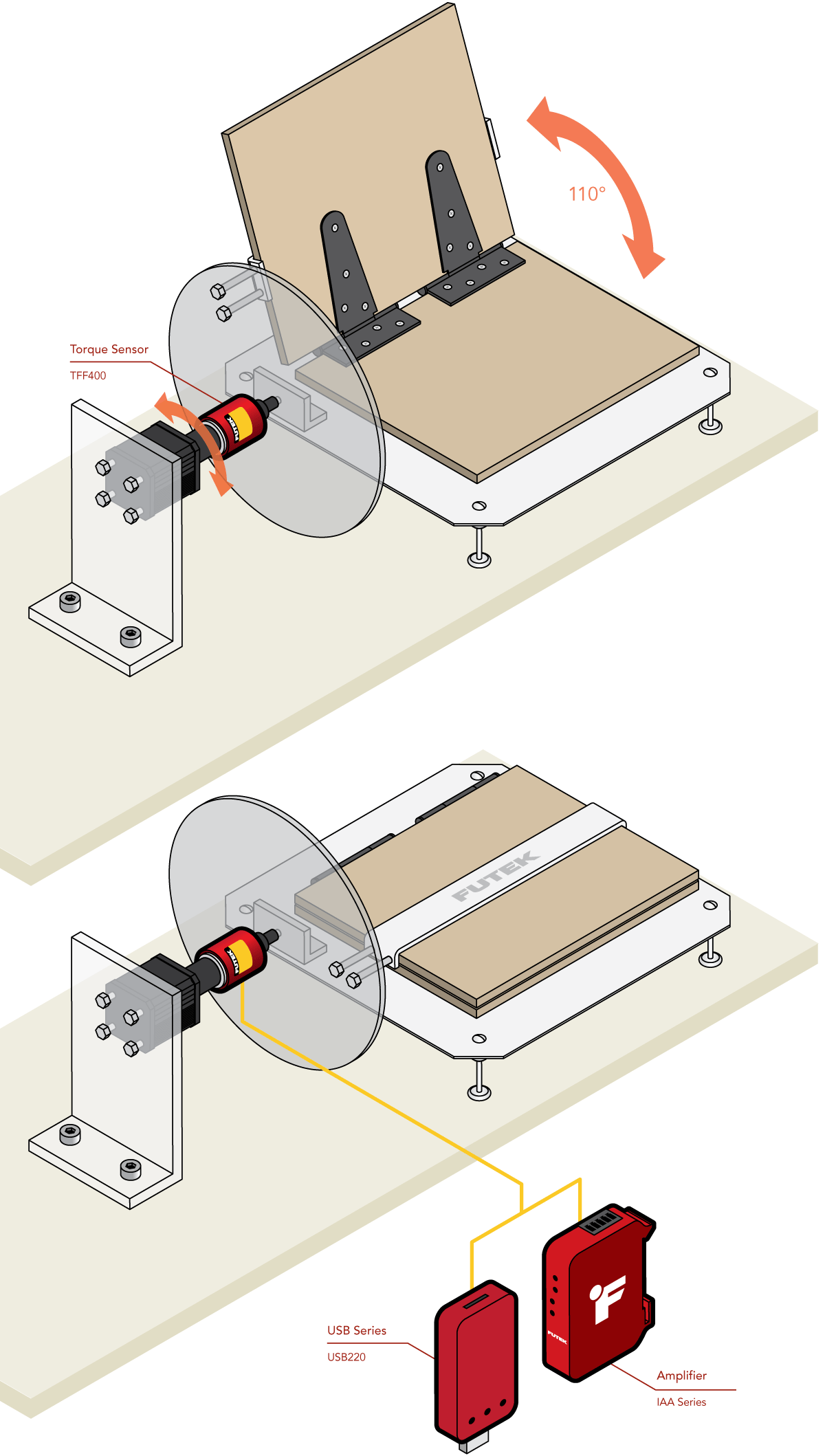

1、TFF400扭矩傳感器安裝在電機驅動的自動循環系統中。

2、TFF400 是一個反作用力扭矩傳感器，如果整體旋轉小于 360 度，您可以避免電纜纏繞傳感器的風險。

3、然后，TFF400 被安裝到一個輪轂上。電機的轉動將使被測試的鉸鏈能夠開啟和關閉。

4、然后 TFF400 將記錄打開和關閉鉸鏈所需的扭矩。

5、如果電機設置在制動模式，扭矩傳感器將能夠測量扭矩彈簧阻力和扭轉剛度。

6、配對使用 USB220 數據采集模塊可以將測試結果輸出到PC上進行數據捕獲和分析。

7、此外，與 USB520 配對的 TRS605 將允許記錄旋轉角度數據，從而研究扭矩與鉸鏈角度。

產品使用

FUTEK的TFF400靜態扭矩傳感器，搭配儀器（USB220采集模塊，IAA系列放大器）。為了更深入地分析鉸鏈性能，可以使用一個內置編碼器的旋轉扭矩傳感器TRS605和一個USB520。
