扭矩測量

通過將動態扭矩傳感器與電機軸直接耦合或?qū)㈦姍C安裝到靜態扭矩傳感器上,可以測量電機或制動器產生的扭矩。但是,有時這些解決方案都不起作用,例如使用扭矩測功機。在這種情況下,并使用方程:扭矩 = 力 x 距離可以將測量的力轉換為扭矩。
詳細介紹

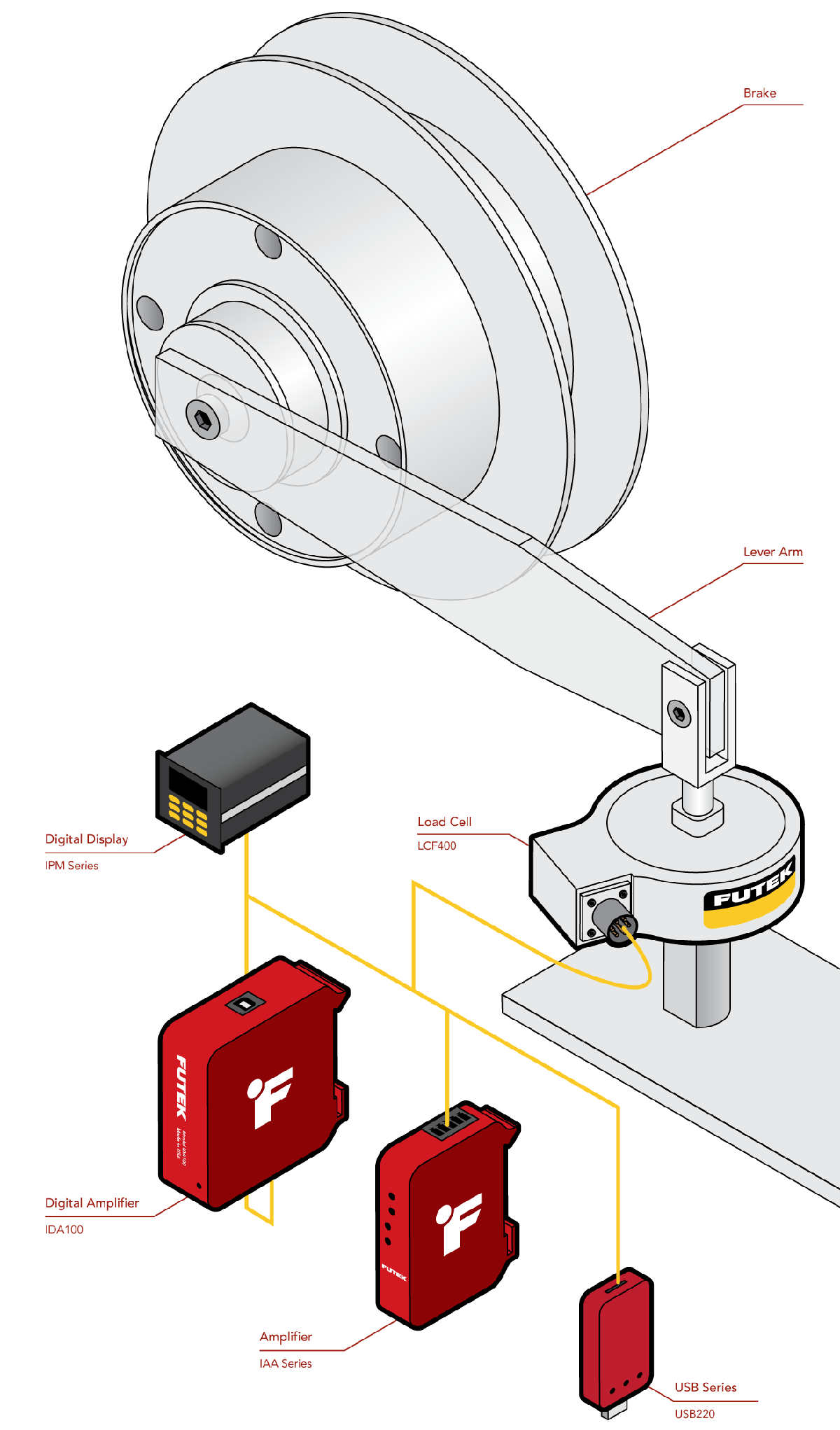

1、制動器有一個臂連接與旋轉軸的中心固定距離。

2、手臂末端與LCF400 傳感器連接起來,以測量制動器在抵抗運動時產生扭矩時通過手臂產生的力,充當扭矩負載單元傳感器。

3、在這種情況下,LCF400 是理想的,因為它對無關負載具有很強的抵抗力,并且能夠抵抗電機輸出的突然變化。

4、然后,LCF400的信號通過 IAA 系列模擬放大器放大,然后發送到 DAQ,由 IPM650 面板數顯儀表顯示,或使用運行 SENSIT 的 PC 上的 USB220 USB數據采集模塊進行記錄。

5、LCF400 測量的任何力都可以簡單地乘以電機中心的距離,通過方程(扭矩=力 x 距離)獲得扭矩。

6、力扭矩轉換可以手動執行,或者使用SENSIT中包含的數學功能自動轉換。

7、此外,IDA100 數字可配置放大器可用于通過 SENSIT 軟件監控扭矩,同時生成模擬輸出。


產品使用


LCF400 通用輪輻式拉壓力傳感器與儀器配對(USB220 高分辨率 USB 解決方案、IPM650 數顯儀表、IDA100 數字可配置放大器或 IAA 系列模擬輸出放大器)。


LCF400

拉壓力傳感器

USB220

高分辨率數據采集模塊





IPM650

嵌入式數字顯示儀表

IDA100

數字放大器





IAA 系列

應變放大器
