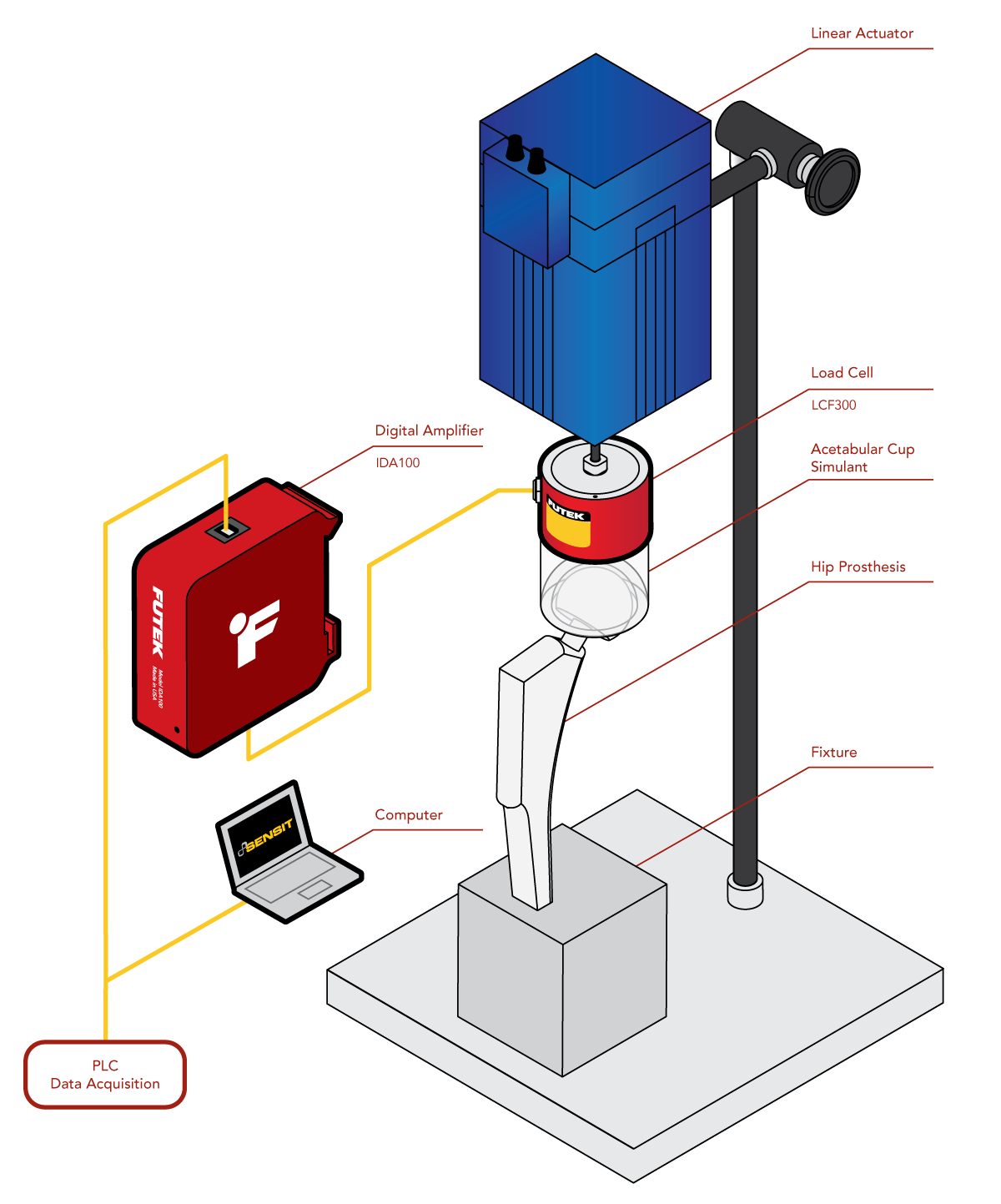

1、人工髖關節的股骨干被固定在測試夾具中，然后將股骨頭固定在特制的髖臼杯上。

2、然后在髖臼杯和線性致動器之間安裝一個 LCF300 輪輻式拉壓力傳感器，用于測試期間的力測量。

3、在測試過程中，LCF300 測壓元件的信號被發送到 IDA100 可配置數字放大器。 IDA100 產生一個放大的模擬信號，可以反饋到測試設置 PLC 進行閉環控制。

4、IDA100 的 數 字 信號 是 通 過 FUTEK SENSIT?軟件顯示/記錄/繪圖為符合ISO 7206 - 4、6 和 PI-58(ISO 7206 - 8),和 ASTM F 2580。

5、IDA100 能夠進行數字配置，允許傳感器校準、放大器增益和跨距設置，所有這些都可以從配備PC 上的SENSIT 控制。

6、LCF300 是FUTEK公司最敏感的傳感器之一。在有額外負載的情況下，LCF300提供了準確的測試數據。

7、可選地，MTA500 多軸力傳感器可用于測量沿 Z 軸的力和 X 軸和 Y 軸的力矩。

產品使用

FUTEK的通用型拉壓力傳感器（LCF300）,搭配FUTEK帶模擬和數字輸出的IDA100數字放大器。
